Einsatzbereich Forstwirtschaft
Borkenkäfer-Drohne: befallene Bäume früh finden
Borkenkäfer mit der Drohne zu finden heißt: verdächtige Bäume früh erkennen, markieren und gezielt anlaufen. Die Drohne fliegt den Bestand ab, die POICloud sammelt jeden betroffenen Baum als Punkt mit Zustand, und die Arbeiter am Boden laufen ihn mit der POIApp und unserem POIApp RTK-Empfänger metergenau an. Ob wirklich der Käfer im Baum sitzt, bestätigen sie vor Ort.
So bleibt der Überblick über das ganze Revier, auch wenn viele Bäume gleichzeitig auffallen.
So läuft es ab
Vom Flug bis zum Käferbaum im GIS
- Farbbild DJI Matrice 4T oder 4E markiert den Baum mit dem Laser
- oder Multispektral Zeigt Stress im Kronendach auch ohne sichtbare Verfärbung
-
POICloud
Speichert jeden Baum als POI mit Zustand
- POIApp Förster laufen an und bestätigen
- GIS Daten in QGIS und weiteren Systemen
Farbbild und Laser
Käferbäume im Farbbild mit dem Laser markieren
Mit der DJI Matrice 4T oder der DJI Matrice 4E fliegt ihr den Bestand im Farbbild ab. Fällt euch eine verfärbte, lichte oder kahle Krone auf, visiert ihr den Baum an. Der Laser der Drohne bestimmt seine Position, und ihr setzt die Markierung direkt auf der Fernsteuerung. Sie erscheint sofort in der POICloud und der POIApp.
Den Zustand ordnet ihr in vier Stufen ein: verdächtig, leicht geschädigt, stark geschädigt oder tot. So seht ihr auf der Karte auf einen Blick, wo ihr zuerst hinmüsst.
POIApp und RTK
Käferbäume anlaufen und vor Ort bestätigen
Die Arbeiter am Boden sehen jeden Punkt in der POIApp auf dem Smartphone und lassen sich hinführen, zu Fuß oder mit dem Auto. Mit einem RTK-Empfänger für die POIApp wird die Position auch im Wald metergenau. Das hilft und spart wertvolle Zeit.
Am Baum entscheiden sie, ob sich der Befall bestätigt, und halten im Kommentar fest, was sie gesehen haben, etwa Bohrmehl oder Einbohrlöcher.
- Punkte erscheinen in Echtzeit, sobald sie in der Drohne gesetzt sind
- Die App zeigt, wer gerade welchen Baum anläuft, damit keiner doppelt angelaufen wird
- Zustand ändern und Kommentar am Punkt hinterlassen
- Mehrere Teams arbeiten gleichzeitig an einem Revier
- Punkte können an Dienstleister weitergegenen werden und dabei kann auch das Entfernen dokumentiert werden
Aus dER PRAXIS
So sieht ein Käferbaum in der POIApp aus

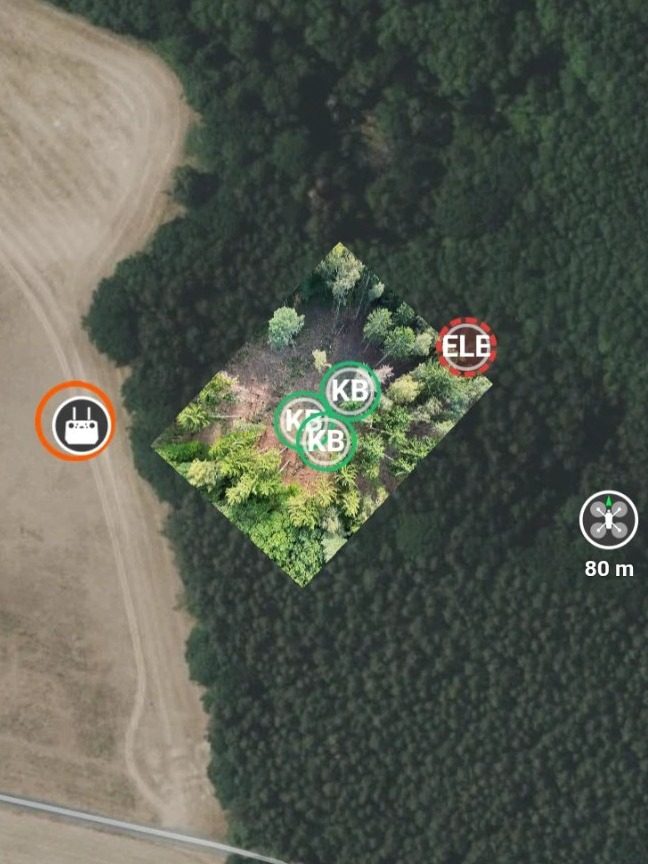

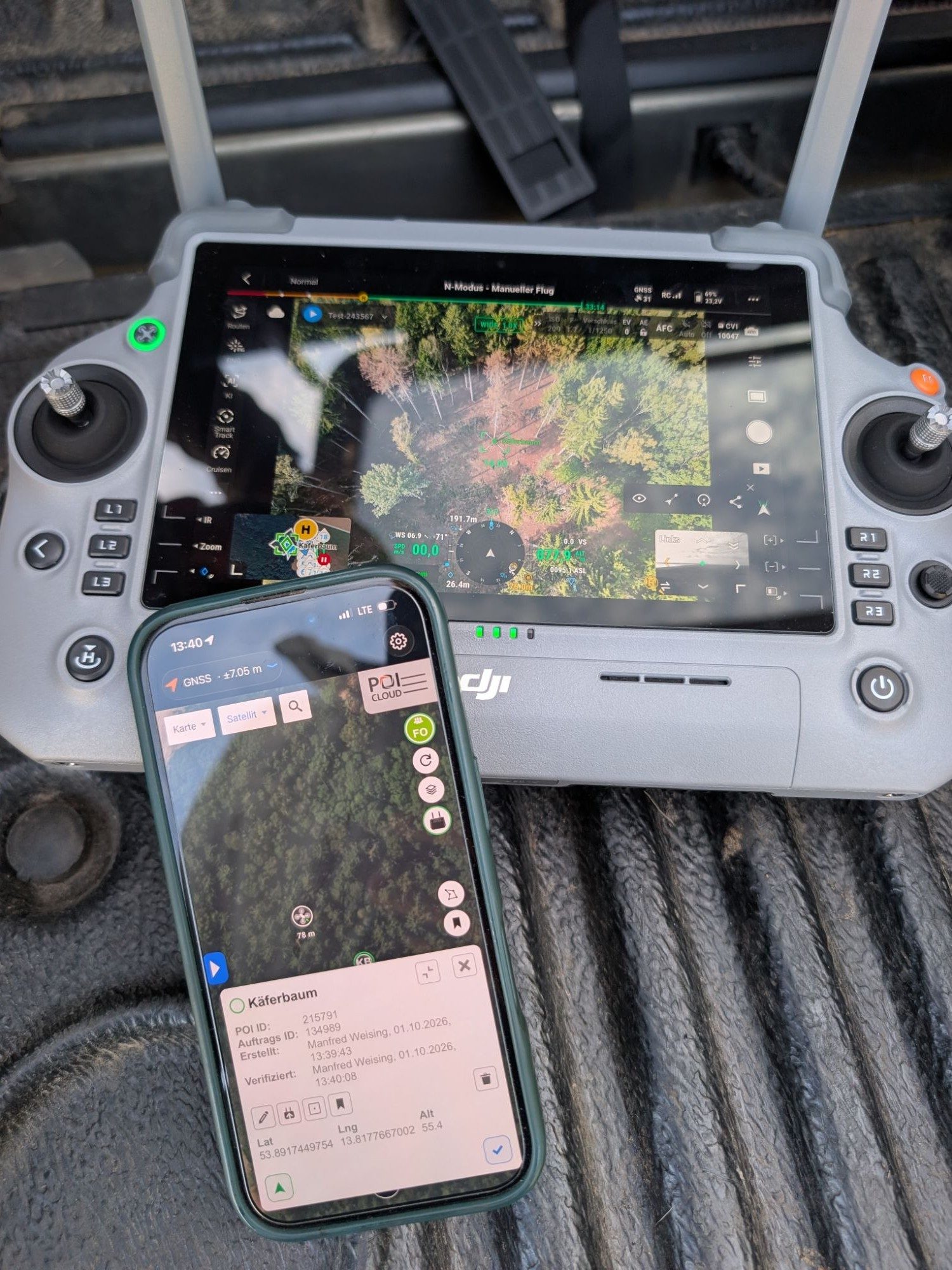

Links der Moment im Einsatz: Der Käferbaum ist auf der Fernsteuerung markiert und steht als Punkt in der POIApp. Rechts die Karte der POIApp mit drei Käferbäumen (KB) auf einer Lichtung, ein Bild von der Befliegung dokumentiert den Zustand bei der Befliegung. Daneben die Fernsteuerung und die Drohne.
Multispektralanalyse
Frühe Schäden im Kronendach mit Multispektral erkennen

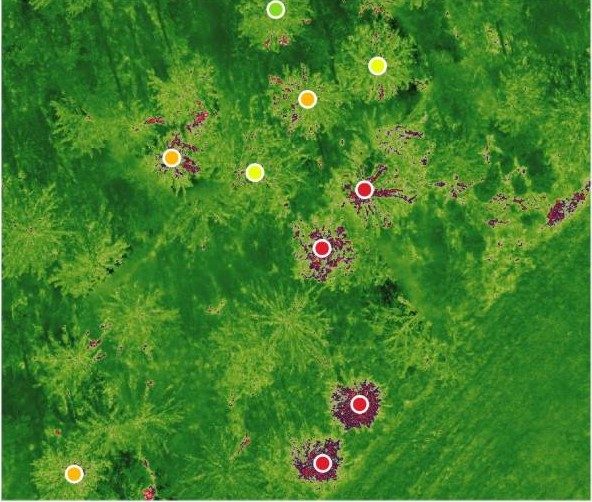

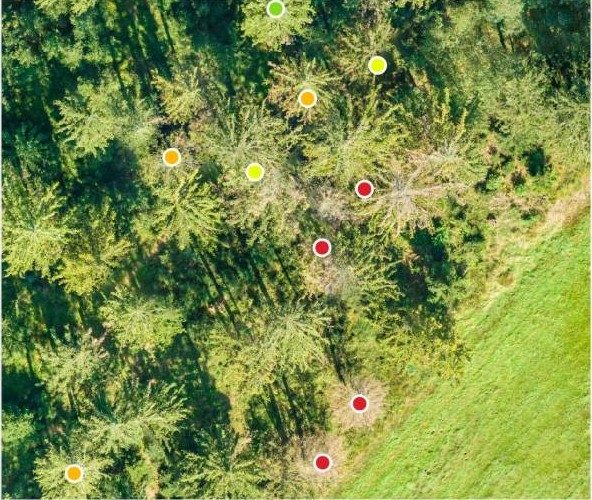

Eine Multispektralkamera erfasst Licht, das euer Auge nicht sieht. Gestresste Bäume werfen es anders zurück als gesunde, auch wenn die Krone im Farbbild noch grün wirkt. Im Bild leuchten die auffälligen Bereiche dunkelrot, genau um die Bäume, die als tot oder stark geschädigt markiert sind.
MIt der Multispektraldrohne können Anzeichen von Schädigungen schon frühzeitig erkannt werden und so kann der Vorsprung der Käfer reduziert werden.
Wichtig, das sind Hinweise, keine Diagnose: Ob ein Baum vom Borkenkäfer befallen ist, bestätigt sich am Stamm.
In Planung: automatische Auswertung in der POICloud
Künftig soll die Multispektralauswertung automatisch in der POICloud laufen. Auffällige Bäume erscheinen dann als POIs, die ihr direkt in der POIApp anlauft. Wollt ihr früh dabei sein? Meldet euch bei uns.
Verlauf beobachten
Verdachtsfälle erneut befliegen
Nicht jeder Verdacht bestätigt sich beim ersten Flug. Legt um die verdächtigen Bäume eine Fläche an, macht daraus in der POICloud einen Auftrag und lasst den Flugplan automatisch erzeugen. Beim nächsten Flug seht ihr, ob ein Baum schlechter aussieht, und stuft ihn von verdächtig auf leicht geschädigt, stark geschädigt oder tot hoch. Bleibt er unauffällig, könnt ihr den Verdacht zurücknehmen.
Software
Funktionen von POIApp und POICloud im Überblick
POIApp
-
Position teilen
Die Position eines Schadbaums teilt ihr mit RTK genau.
-
Informationen weitergeben
Alle Angaben zum Baum gehen an das Personal am Boden und an Dienstleister.
-
Dokumentieren
Status, Zustand und durchgeführte Maßnahme halten ihr am Baum fest.
-
Zum Baum führen
Die App führt Personen am Boden direkt zum betroffenen Baum.
POICloud
-
Aufträge planen
Flächen und Aufträge anlegen, Teams zuweisen und Flugpläne erzeugen.
-
Orthomosaike erstellen
Aus den Bildern des Flugs entsteht ein Orthomosaik des Bestands.
-
Bilddaten analysieren
Farb- und Multispektralbilder auswerten, die automatische Auswertung ist in Planung.
-
Daten über API teilen
Die API gibt Daten an GIS und andere Systeme weiter, sie kommt bald.
GIS-Anbindung: relevante Orte bestimmen und Flugaufträge erzeugen
-
Befunde ins GIS
Das kostenlose QGIS-Plugin der POICloud holt Aufträge, Flächen und POIs mit Zustand direkt in QGIS. Für andere GIS exportiert ihr als Shapefile, KML, GPX oder GeoJSON.
-
Orte aus dem GIS
Im GIS bestimmt ihr, wo ihr hinschauen müsst, etwa Fichtenbestände in der Nähe früherer Befallsherde. Extern erstellte Flächen holt ihr über „Felder importieren“ in die POICloud.
-
Flugaufträge erzeugen
Aus jeder Fläche legt ihr einen Auftrag an und weist ihn einem Team zu. Der Flugplan entsteht automatisch und landet mit POIConnect direkt auf der Fernsteuerung.
-
Waldbesitzer informieren
Für Waldbesitzer, Behörden oder Berater richtet ihr einen Gastzugang per Link oder QR-Code ein, mit Ablaufdatum und einzeln freigeschalteten Rechten.
Bald: API in beide Richtungen
Das QGIS-Plugin liest heute nur aus der POICloud. Die API soll den Austausch mit eurem GIS in beide Richtungen möglich machen: Fundorte hinaus, Flächen und Aufträge hinein. Wann sie startet, steht unter Drohnendaten in QGIS: Plugin und API der POICloud, sobald es feststeht.
Auf einen Blick
Farbbild mit Laser und Multispektral im Vergleich
| Merkmal | Farbbild mit Laser | Multispektral |
|---|---|---|
| Was ihr seht | Verfärbte, lichte oder kahle Kronen | Stress im Kronendach, auch bei noch grüner Krone |
| Wofür | Auffällige Bäume markieren | Verdachtsflächen früh finden |
| Drohne | DJI Matrice 4T oder 4E | Multispektraldrohne, wir beraten euch |
| Danach | Anlaufen mit POIApp und RTK | Anlaufen mit POIApp und RTK |
| Stand | Sofort einsetzbar | Automatische Auswertung in Planung |
Häufige Fragen
Häufige Fragen zur Borkenkäferbekämpfung mit der Drohne
Sieht die Drohne den Borkenkäfer selbst?
Nein. Die Drohne zeigt, wie es dem Baum geht: verfärbte oder lichte Kronen im Farbbild, Stress im Multispektralbild. Ob der Borkenkäfer die Ursache ist, prüft ihr am Baum. In der POIApp bestätigt ihr den Befund vor Ort.
Welche Drohne brauche ich für Farbbild und Laser?
Die DJI Matrice 4T und die DJI Matrice 4E. Welche Drohne zu welcher Software passt, steht unter Welche Drohne passt zur POICloud?. Für die Multispektralanalyse beraten wir euch persönlich.
Wie genau ist die Position eines Baums?
Mit einem RTK-Empfänger am Smartphone zentimetergenau. Im Wald wird diese Genauigkeit nicht erreicht, das Gerät verbessert den Empfang aber trotzdem erheblich. Wie ihr ihn einrichtet, steht unter POIApp RTK-Empfänger.
Was kostet der Einstieg?
Ein Konto in der POICloud und die POIApp sind kostenlos. POIConnect für die Drohne kauft ihr einmalig als Lizenz. Die Einzelheiten stehen unter Preise und Lizenzen.
Kann ich die Daten in meinem GIS weiterverwenden?
Ja. Das kostenlose QGIS-Plugin holt Aufträge, Flächen und POIs direkt in QGIS, andere GIS beliefert ihr über den Export. Die API für den Austausch in beide Richtungen ist in Planung.
