DJI Matrice 5 Serie: Wärmebild mit 1280 × 1024 Pixeln
Die DJI Matrice 5 Serie bringt ein Wärmebild mit 1280 × 1024 Pixeln, drei 50-MP-Kameras, einen Laser-Entfernungsmesser bis 3 km und KI-Erkennung an Bord. Die DJI Matrice 5TD ist die Drohne der DJI Dock 4. Hier seht ihr, was die Serie ausmacht, wie die 5TD arbeitet und wofür sie taugt.
Die Serie
Was die Matrice 5 Serie besonders macht
Kamera und Funktionen der Matrice 5 Serie im Überblick.
-
Wärmebild
Wärmebild mit 1280 × 1024 Pixeln
Native 1280 × 1024 Pixel bei 8 µm Pixelabstand und 30 Hz, im Video bis 2560 × 2048 per Superauflösung. Das Sichtfeld beträgt 45° diagonal. Das sind viermal so viele Pixel wie beim Wärmebild der Matrice 4 Serie.
-
Temperatur
Temperaturmessung im Wärmebild
Der Messbereich geht von −40 bis 150 °C (High Gain) und von 0 bis 550 °C (Low Gain), die Genauigkeit liegt bei ±2 °C oder ±2 %. Dazu kommen Bildmischung aus Wärmebild und Kamerabild und mehrere Farbpaletten.
-
Kamera
Drei 50-MP-Kameras
Weitwinkel (23,5 mm), Mitteltele (70 mm, 3×) und Tele (252 mm, 11×), je mit 50 Megapixeln und Fotos bis 8192 × 6144. Video in 4K mit 30 Bildern pro Sekunde. Der Nachtmodus reicht bis ISO 1.638.400, ein NIR-Fülllicht hilft im Dunkeln.
-
Zoom
176× Hybrid-Zoom
Vom Überblick bis zum Detail in einer Kamera: Die Tele-Kamera zoomt 16× digital, das Wärmebild bis 32×.
-
Messen
Laser-Entfernungsmesser bis 3 km
Bis 3.000 m bei senkrechtem Auftreffen und 25 % Reflexion, 1.200 m bei schrägem Auftreffen. Der Fehler liegt bis 100 m unter 0,3 m. Entfernung und Koordinaten des angepeilten Punkts erscheinen direkt im Livebild.
-
KI
KI-Erkennung an Bord
Die KI von DJI erkennt 17 Objekttypen im Livebild.
-
Sicherheit
Hinderniserkennung und Fallschirm
Vision, drehender LiDAR (110 m), 3D-Infrarot nach unten und mmWave-Radar erfassen Hindernisse rundum. Der Fallschirm AP1 löst in 600 ms aus, die Sinkrate liegt unter 6 m/s.
-
Software
FlightHub 2 und Cloud API
Betrieben wird die Serie über DJI FlightHub 2 mit KI-gestütztem Workflow und die DJI Enterprise App. Die DJI Cloud API bindet sie an eigene Systeme an.
-
POICloud
Anbindung an die POICloud
Die Integration der Matrice 5 Serie in die POICloud ist vorbereitet. Wie das Dock 4 an Cloud-Plattformen anderer Anbieter angebunden wird, steht im Beitrag Die neue DJI Dock 4.
Die Modelle
Die Modelle der Matrice 5 Serie im Überblick
-
Für die Dock 4

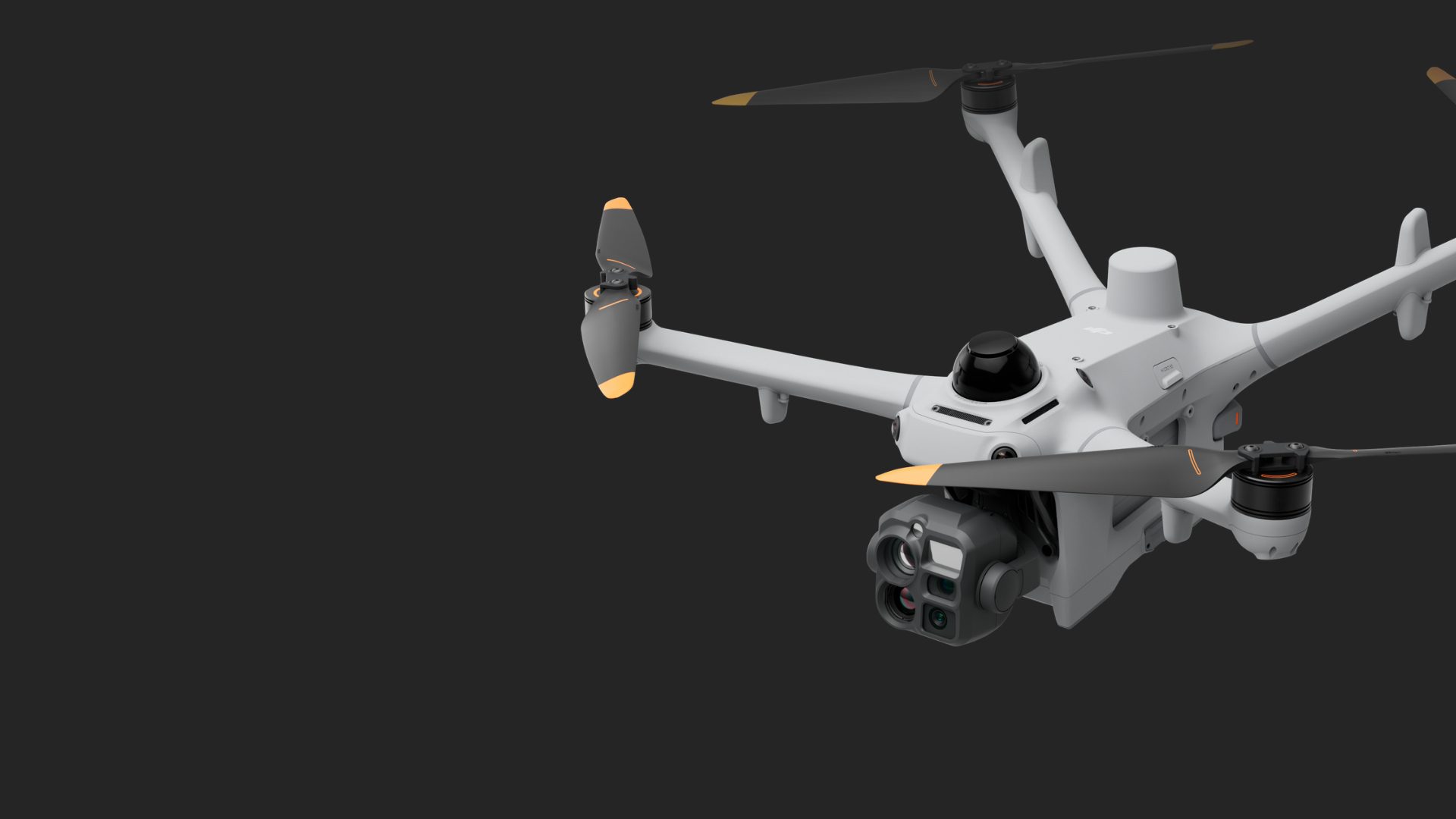

DJI Matrice 5TD
Die Wärmebilddrohne der Serie: bis zu 59 Minuten Flugzeit, 2.600 g, Schutzart IP55 und Betrieb von −40 bis 50 °C. Sie fliegt aus der DJI Dock 4 und wird regulär nicht per Fernsteuerung geflogen.
DJI Dock: Drohne in a Box
Modell
DJI Matrice 5TD: die Wärmebilddrohne für die Dock 4
Die DJI Matrice 5TD ist die Drohne der DJI Dock 4. Sie fliegt bis zu 59 Minuten, schafft bis zu 53 km Flugstrecke bei einem Einsatzradius von 10 km und trägt bis zu 450 g Zusatzlast. Gesteuert wird sie über DJI FlightHub 2 und die DJI-Enterprise-App, einschließlich der Fernsteuerung live aus dem Browser. Ein eingeschränkter Notfallmodus mit der DJI RC Plus 2 ist angekündigt.
Gut zu wissen
Was ihr zur 5TD wissen müsst
-
Betrieb
Nur mit Dock 4
Die Dock 4 ist ausschließlich mit der Matrice 5TD kompatibel. Die 5TD fliegt regulär nicht ohne Dock.
Ist die Matrice 5TD auch ohne Dock möglich? -
Sicherheit
Gebaut für Einsätze außer Sichtweite
EU-Klassen C5 und C6, Fallschirm AP1 mit Auslösung in 600 ms, eigene Funkverbindung für das Flight Termination System und Geo-Caging über FlightHub 2.
-
Vergleich
Vergleich zur Matrice 4TD
Doppelt so viele Pixel in jeder Richtung, 3 km statt 1,8 km Laser-Reichweite, aber festgelegt auf die Dock 4. Die 4TD fliegt aus der Dock 3 oder von Hand.
Matrice 5TD gegen Matrice 4TD -
Zubehör
Scheinwerfer und Lautsprecher
Scheinwerfer AL2D (bis 48 W), Lautsprecher AS2D (bis 120,5 dB, 400 m Reichweite) und eine Halterung mit drei Befestigungspunkten. Mit eingeschaltetem Scheinwerfer ist die visuelle Hinderniserkennung aus, LiDAR und Radar bleiben aktiv.
Vergleich
Technische Daten im Vergleich
| Merkmal | Matrice 5TD |
|---|---|
| Einsatzprinzip | Dock 4, regulär nur Dock-Betrieb |
| Wärmebild | 1280 × 1024, 8 µm, 30 Hz, 45° diagonal, f/0,85, 32× Zoom (Video bis 2560 × 2048) |
| Kameras | 3 × 50 MP: 23,5 mm f/1,8, 70 mm f/2,88 (3×), 252 mm f/2,8 (11×) |
| Sichtfeld der Kameras | 85,7° / 35° / 9,7° |
| Foto und Video | Fotos bis 8192 × 6144, Video 4K 3840 × 2160 bei 30 fps (H.265) |
| Laser-Entfernungsmesser | bis 3.000 m (senkrecht, 25 % Reflexion), 1.200 m (schräg) |
| KI-Erkennung an Bord | 17 Zieltypen |
| Flugzeit / Schwebezeit | 59 min / 55 min (Labor, ohne Nutzlast und Wind) |
| Einsatzradius / max. Flugstrecke | 10 km / 53 km |
| Geschwindigkeit | bis 21 m/s (FlyTo), sonst 15 m/s; Steigen und Sinken je 6 m/s |
| Windwiderstand | 12 m/s |
| Max. Starthöhe | 6.500 m ohne Nutzlast, 4.500 m mit voller Nutzlast |
| Gewicht / max. Abflugmasse | 2.600 g (mit Akku, Propellern und microSD) / 3.050 g |
| Abmessungen | 393 × 477 × 230 mm (ohne Propeller), Radstand 549 mm |
| Zusatzlast | bis 450 g |
| Schutzart / Temperatur | IP55 / −40 bis 50 °C |
| Akku | 12.138 mAh, 260 Wh, 925 g, 400 Zyklen, Selbstheizung beim Laden |
| Positionsgenauigkeit | mit RTK horizontal ±0,02 m, vertikal ±0,04 m |
| Hinderniserkennung | Vision, drehender LiDAR (110 m), 3D-Infrarot nach unten, mmWave-Radar (vorn 40 m) |
| Fallschirm AP1 | 107 g, Sinkrate unter 6 m/s, Auslösung in 600 ms, ab 35 m Höhe |
| Funkübertragung | O4 Enterprise Enhanced, Livebild 1080p/30, bis 12 km (CE), Latenz zu FlightHub 2 rund 160 ms |
| Mobilfunk | zwei 4G-Module, nicht in allen Regionen verfügbar |
| EU-Klasse | C5 und C6 (mit Fallschirm AP1) |
Dock
DJI Dock 4: die Station zur Matrice 5TD
Das Dock 4 ist das erste Dock von DJI, das den Akku der Drohne selbst wechselt. Der Wechsel dauert unter 25 Sekunden, von der Landung bis zum nächsten Start vergehen unter 45 Sekunden. Die Drohne startet automatisch, sobald sich die Abdeckung öffnet, und überträgt das Livebild sofort. Das Dock arbeitet bei −40 bis 50 °C (IP56) und wärmt die Akkus bei Kälte vor. Gesteuert wird über die Cloud, eine Fernbedienung braucht es nicht.
Das Dock 4 Combo enthält das Dock 4, eine Matrice 5TD, die DJI O4 Ground Station, den Fallschirm AP1 und vier Akkus. Alle technischen Daten des Docks stehen auf der Seite DJI Dock: Drohne in a Box. DJI nennt keinen öffentlichen Preis, der Vertrieb läuft über Enterprise-Händler. Wir machen euch ein individuelles Angebot.
Einsatzbereiche
Wofür die Matrice 5TD mit Dock 4 taugt
Unsere Einschätzung auf einer Skala von 1 bis 5. Entscheidend ist fast immer eine Frage: Wiederholt sich der Einsatz am selben Ort, sodass ein Dock dort stehen kann?
-
Objektschutz und Infrastruktur: 5 von 5
Festes Gelände, alarmgesteuerte Starts, Wärmebild bei Nacht und eine für Einsätze außer Sichtweite ausgelegte Ausstattung: Hier spielt die Dock-Drohne ihre Stärken aus.
DJI Dock: Drohne in a Box -
Feuerwehr und Rettungsdienst: 4 von 5
Sehr schnelle Reaktion ab Wache oder Standort, starke Wärmebilddaten. Grenzen sind der Radius von 10 km, die Genehmigungslage und die Standortfrage für das Dock.
Drohnen für Feuerwehr und BOS -
Photovoltaik-Thermografie: 4 von 5
Hohe native Auflösung und regelmäßige Befliegungen passen gut zusammen, das lohnt bei großen Parks mit festem Dock-Standort.
PV-Inspektion mit der Wärmebilddrohne -
Brutvogelschutz in festen Gebieten: 3 von 5
Wiederkehrende Kontrollflüge über denselben Flächen sind denkbar. Gebiet, Naturschutzauflagen und Dock-Aufstellung müssen zusammenpassen.
Brutvogelschutz mit der Drohne -
Rehkitzrettung in der Fläche: 2 von 5
Die Bildqualität überzeugt, aber die Einsätze wandern von Wiese zu Wiese. Ohne Fernsteuerung und ohne mobiles Dock fehlt die Flexibilität, hier ist eine tragbare Drohne die bessere Wahl.
Matrice 4 Serie -
Vermessung und Kartierung: 2 von 5
Gute 50-MP-Kameras, aber die 5TD ist auf Wärmebild- und Sicherheitsaufgaben ausgelegt, nicht auf Mapping.
Vermessung mit der Drohne
Häufige Fragen
Häufige Fragen zur DJI Matrice 5 Serie
Welche Drohne fliegt mit der DJI Dock 4?
Die DJI Matrice 5TD. Die Dock 4 ist ausschließlich mit ihr kompatibel.
Kann ich die Matrice 5TD ohne Dock fliegen?
Regulär nicht. DJI sieht die 5TD für den Betrieb mit der Dock 4 vor, ein eingeschränkter Notfallmodus mit der DJI RC Plus 2 ist angekündigt. Wer mobil fliegen will, ist mit der DJI Matrice 4T oder der DJI Matrice 4TD besser bedient.
Was unterscheidet die Matrice 5TD von der Matrice 4TD?
Die 5TD hat das Wärmebild mit 1280 × 1024 statt 640 × 512 Pixeln, 3 km statt 1,8 km Laser-Reichweite und eingebaute Sicherheitstechnik, ist aber auf die Dock 4 festgelegt. Die 4TD fliegt aus der Dock 3 oder von Hand.
Wie genau misst der Laser-Entfernungsmesser?
Der systematische Fehler liegt bis 12 m unter 0,1 m, von 12 bis 100 m unter 0,3 m und von 100 bis 3.000 m unter 1 m. Die Reichweite von 3.000 m gilt bei senkrechtem Auftreffen und 25 % Reflexion, bei schrägem Auftreffen sind es 1.200 m.
Welches Zubehör gibt es für die Matrice 5TD?
Den Scheinwerfer AL2D, den Lautsprecher AS2D und eine Halterung mit drei Befestigungspunkten. Mit eingeschaltetem Scheinwerfer ist die visuelle Hinderniserkennung aus, LiDAR und Radar bleiben aktiv.
Eignet sich die Matrice 5TD für die Kitzrettung?
Für die Rehkitzrettung in der Fläche eher nicht: Die Einsätze wechseln von Wiese zu Wiese, und ein Dock steht fest. Mehr dazu im Beitrag Matrice 4TD oder 5TD für die Kitzrettung?.
Was kostet die Matrice 5TD?
DJI nennt keinen öffentlichen Preis, der Vertrieb läuft über Enterprise-Händler. Wir machen euch ein individuelles Angebot.
